Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Screate DALA
Αριθμό μοντέλου: Σειρά TL-3000
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: διαπραγματεύσιμα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: τυποποιημένη συσκευασία, σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης: 7 - 15 εργάσιμες ημέρες
Όροι πληρωμής: T/T, κλπ.
Δεδομένα μέτρησης: |
Διάμετρος, ωορρηξία, πλάτος, πάχος,συσσωματώματα και λαιμό |
Εφαρμογή: |
στρογγυλό σύρμα, επίπεδο σύρμα, διαφανές σύρμα, σωλήνα και ράβδος κλπ. |
Μέτρηση: |
0.03~120mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
Δεδομένα μέτρησης: |
Διάμετρος, ωορρηξία, πλάτος, πάχος,συσσωματώματα και λαιμό |
Εφαρμογή: |
στρογγυλό σύρμα, επίπεδο σύρμα, διαφανές σύρμα, σωλήνα και ράβδος κλπ. |
Μέτρηση: |
0.03~120mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
| Σχήμα | TL-3006D | TL-3025D | TL-3025Q | Δελτίο ΕΚΑΧ |
|---|---|---|---|---|
| Άξονας | 2 άξονες | 2 άξονες | 4 άξονες | 2 άξονες |
| Πεδίο μέτρησης | 00,03 ~ 6mm | 0.2~25mm | 0.2~25mm | 0.8~120mm |
| Επαναληψιμότητα | ± 0,03μmΕπενδύσεις | ±0,1μm(2) | ±0,1μm(2) | ± 0,3μm(3) |
| Ακριβότητα | ±0,5μmΕπενδύσεις | ±2μm(5) | ±2μm(5) | ±5μm(6) |

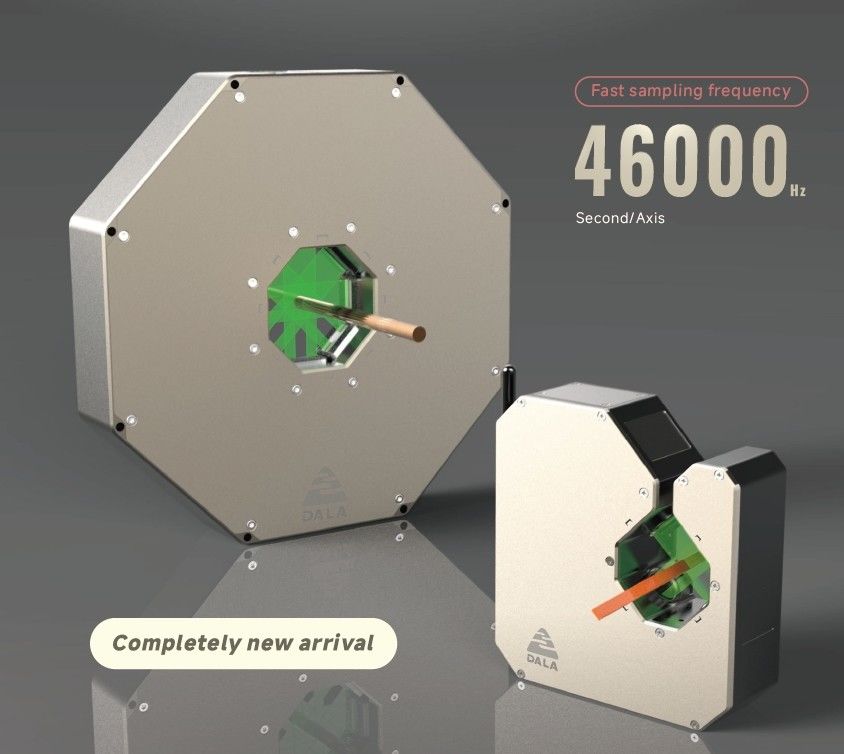

| Συχνότητα δειγματοληψίας | 46KHz/άξονας | 46KHz/άξονας | 46KHz/άξονας | 20KHz/άξονας |
| Μέγεθος ((L*W*H) | 180*198*60mm | 270*296*60mm | 380*380*68mm | 507*492*65mm |
| Εφαρμογή | στρογγυλό σύρμα, επίπεδο σύρμα, διαφανές σύρμα, σωλήνα και ράβδος κλπ. | |||
| Δεδομένα μετρήσεων | Διάμετρος, ωορρηξία, πλάτος, πάχος,συσσωματώματα και λαιμό | |||
| Ηλεκτρική τροφοδοσία | 24V ±5%, μέγιστο 75W | |||
| Εμφάνιση | LED | |||
| Διασύνδεση επικοινωνίας |
Πρότυπο: RS485 MODBUS RTU,CAN,WIFI Επιλογή:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT κλπ. |
|||
| Ηλεκτρική θύρα |
Προεπιλογή: Ψηφιακή έξοδος (μεταδότης), Ψηφιακή είσοδος, Αναλογική είσοδος κωδικοποιητής πόρτης εισόδου παλμού. Επιλογή: Ελέγχος ανατροφοδότησης PI, αναλογική έξοδος(7) |
|||
| Προσαρμοστικότητα στο περιβάλλον | Εργαζόμενος Τεμ. | 0~50°C | ||
| Εργασιακό περιβάλλον. | 20~85% RH ((Χωρίς συμπύκνωση) | |||
| Φωτεινότητα | λαμπτήρα πυρακτώματος, λαμπτήρα φθορισμού 3000lx ή λιγότερο | |||
| Αντίσταση δονήματος | 10~55Hz πλήρες εύρος 1,5 mm προς την κατεύθυνση XYZ για 2 ώρες | |||
| Αντοχή σε κρούση | 10G/6ms | |||
| Κατηγορία IP | IP65 | |||
| Ανάλυση συλλογής δεδομένων | Σύστημα λογισμικού μέτρησης DMS1000, σύστημα απεικόνισης και ελέγχου DS14 ZT | |||
| Ασφάλεια εκτός ανοχής | Υποστήριξη | |||
| Διαφανής λειτουργία | Υποστήριξη | |||
Σημείωση:
(1)Επιλέξτε το μέσο αριθμό των περιπτώσεων σε 1150 και μετρήσετε την τιμή ±2σ της στρογγυλής τυποποιημένης ράβδου διαμέτρου 10 mm στο κέντρο της περιοχής μέτρησης.
(2) Για διάμετρο αντικειμένου 10 mm, η ακρίβεια της μέτρησης είναι ± 2 μm όταν κινείται στο κέντρο 8*8 mm.
(3) Ο έλεγχος ανατροφοδότησης PI και οι αναλογικές επιλογές εξόδου πρέπει να παραγγέλνονται κατά την παραγγελία της συσκευής.
(4) Μετακινήστε φ1mm στρογγυλή ράβδο στην περιοχή μέτρησης των 2*2mm και πραγματοποιήστε σφάλμα μέτρησης.
(5) Μετακινήστε φ10 mm στρογγυλή ράβδο στην περιοχή μέτρησης των 8*8 mm και πραγματοποιήστε σφάλμα μέτρησης.
(6) Μετακινήστε φ40 mm στρογγυλή ράβδο στην περιοχή μέτρησης των 40*40 mm και πραγματοποιήστε σφάλμα μέτρησης.
(7) Η βιομηχανική μονάδα επικοινωνίας και η μονάδα ελέγχου ανατροφοδότησης PI εγκαθίστανται πριν από την έξοδο από το εργοστάσιο, οπότε κοινοποιήστε την ζήτηση πριν από την τοποθέτηση παραγγελίας.
