Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Screate DALA
Αριθμό μοντέλου: Δελτίο ΕΚΑΧ
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: τυποποιημένη συσκευασία, σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης: 7 - 15 εργάσιμες ημέρες
Όροι πληρωμής: T/T, κλπ.
Δεδομένα μέτρησης: |
Διάμετρος & Οβαλικότητα, πλάτος & πλάτος, σχήμα & λαιμός (μόνο για στρογγυλό σύρμα) |
Εφαρμογή: |
Πλατό σύρμα, στρογγυλό σύρμα. |
Μέτρηση: |
0.2~25mm |
Επαναληψιμότητα: |
±0,1um |
Ακριβότητα: |
±2um |
Μέγεθος: |
296*270*54mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
Δεδομένα μέτρησης: |
Διάμετρος & Οβαλικότητα, πλάτος & πλάτος, σχήμα & λαιμός (μόνο για στρογγυλό σύρμα) |
Εφαρμογή: |
Πλατό σύρμα, στρογγυλό σύρμα. |
Μέτρηση: |
0.2~25mm |
Επαναληψιμότητα: |
±0,1um |
Ακριβότητα: |
±2um |
Μέγεθος: |
296*270*54mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
Μέτρηση στρογγυλών αντικειμένων, ανεξάρτητα από το αν είναι διαφανή ή μη, όπως ιατρικοί σωλήνες, ηλεκτρικά καλώδια και καλώδια, καθώς και
- Σώμα και λαιμός.

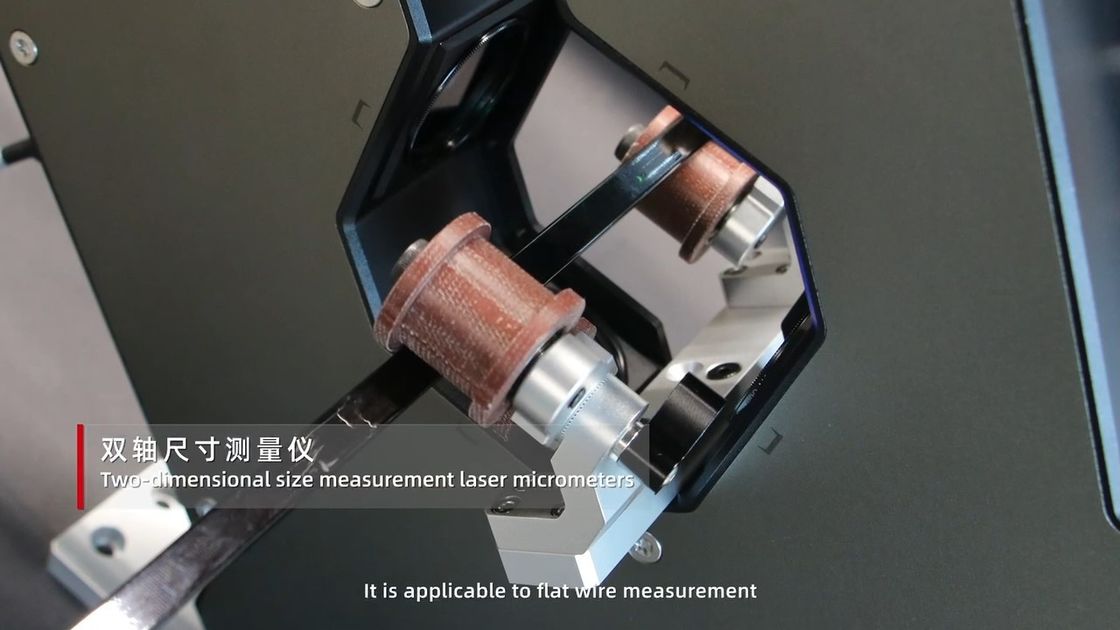

Το DALA TL-2025D μπορεί να διαχειρίζεταιται από οθόνη αφής, υπολογιστή και κινητό τηλέφωνο, όπως ρυθμίσεις παραμέτρων, διαχείριση δεδομένων μέτρησης κλπ. Οι πελάτες μπορούν να επιλέξουν ως αίτηση εφαρμογής τους.
| Σχήμα | Δελτίο ΕΚΑΧ | |
|---|---|---|
| Άξονας | 2 άξονες | |
| Δεδομένα μέτρησης | Διάμετρος & Οβάλεια, πλάτος & Στενότητα, Μονόγλυφος & Νέγρος | |
| Πεδίο εφαρμογής | Στρογγυλό σύρμα, Διαφανές σύρμα, επίπεδο σύρμα | |
| Συχνότητα δειγματοληψίας | 10KHz (άξονας σήματος) | |
| Πεδίο μέτρησης | 0.2~25mm | |
| ΕπαναληψιμότηταΕπενδύσεις | ±0,1μm | |
| Ακριβότητα μέτρησης(2) | ±2μm | |
| Διαμετρικές | 296*270*54mm | |
| Εργασιακή ισχύς | 24V ± 10% 40VA | |
| Εμφάνιση | LED | |
| Λιμένας επικοινωνίας | Προεπιλεγμένο: WIFI, RS485 MODBUS RTU, CAN Επιλογή: PROFIBUS, PROFINET, EtherNet/IP Industrail bus και Industrial EtherNet, κλπ. |
|
| Ηλεκτρική θύρα | Προεπιλεγμένη: Ψηφιακή έξοδος (μεταδότης), Ψηφιακή είσοδος, Αναλογική είσοδος κωδικοποιητής πόρτης εισόδου παλμού. Επιλογή: Ελέγχος ανατροφοδότησης PI(3) |
|
| Προσαρμοστικότητα στο περιβάλλον |
Εργασιακό περιβάλλον |
0 ~ 50 °C |
| Εργασιακό περιβάλλον | 20~85% RH ((Χωρίς συμπύκνωση) | |
| φωτεινότητα περιβάλλοντος εργασίας | φωτεινότητα του εργασιακού περιβάλλοντος Φως πυρακτώματος, φθοριούχος λαμπτήρας 3000lx ή λιγότερο | |
| Αντίσταση δονήματος | 10~55Hz πλήρες εύρος 1,5 mm προς την κατεύθυνση XYZ για 2 ώρες | |
| Αντοχή σε κρούση | 10G/6ms | |
| Συλλογή και ανάλυση δεδομένων | Σύστημα λογισμικού μέτρησης DMS1000, σύστημα απεικόνισης και ελέγχου DS14 ZT | |
| Προειδοποίηση υπερβολικής ανοχής | Υποστήριξη | |
| Διαφανής λειτουργία | Υποστήριξη | |
| Υδατοασφαλής | IP65 | |
Σημείωση:
(1)Εγκαταστήστε τον μέσο αριθμό των περιόδων σε 1150 και μετρήστε την τιμή ±2σ της στρογγυλής τυποποιημένης ράβδου διαμέτρου 10 mm στο κέντρο της περιοχής μέτρησης.
(2) Για διάμετρο αντικειμένου 10 mm, η ακρίβεια της μέτρησης είναι ± 2 μm όταν κινείται στο κέντρο 8*8 mm.
(3) Η επιλογή ελέγχου ανατροφοδότησης PI πρέπει να παραγγέλνεται κατά την παραγγελία της συσκευής.
