Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Screate DALA
Αριθμό μοντέλου: Δελτίο ΕΚΑΧ
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: τυποποιημένη συσκευασία, σύμφωνα με τις απαιτήσεις του πελάτη
Χρόνος παράδοσης: 7 - 15 εργάσιμες ημέρες
Όροι πληρωμής: T/T, κλπ.
Δεδομένα μέτρησης: |
Διάμετρος και ωοειδής |
Εφαρμογή: |
Πλατό σύρμα, στρογγυλό σύρμα. |
Μέτρηση: |
0.2~25mm |
Επαναληψιμότητα: |
±0,1um |
Ακριβότητα: |
±2um |
Μέγεθος: |
296*270*54mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
Δεδομένα μέτρησης: |
Διάμετρος και ωοειδής |
Εφαρμογή: |
Πλατό σύρμα, στρογγυλό σύρμα. |
Μέτρηση: |
0.2~25mm |
Επαναληψιμότητα: |
±0,1um |
Ακριβότητα: |
±2um |
Μέγεθος: |
296*270*54mm |
Πηγή ισχύος λειτουργίας: |
24V ± 10% 40VA |
Επικοινωνία: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |

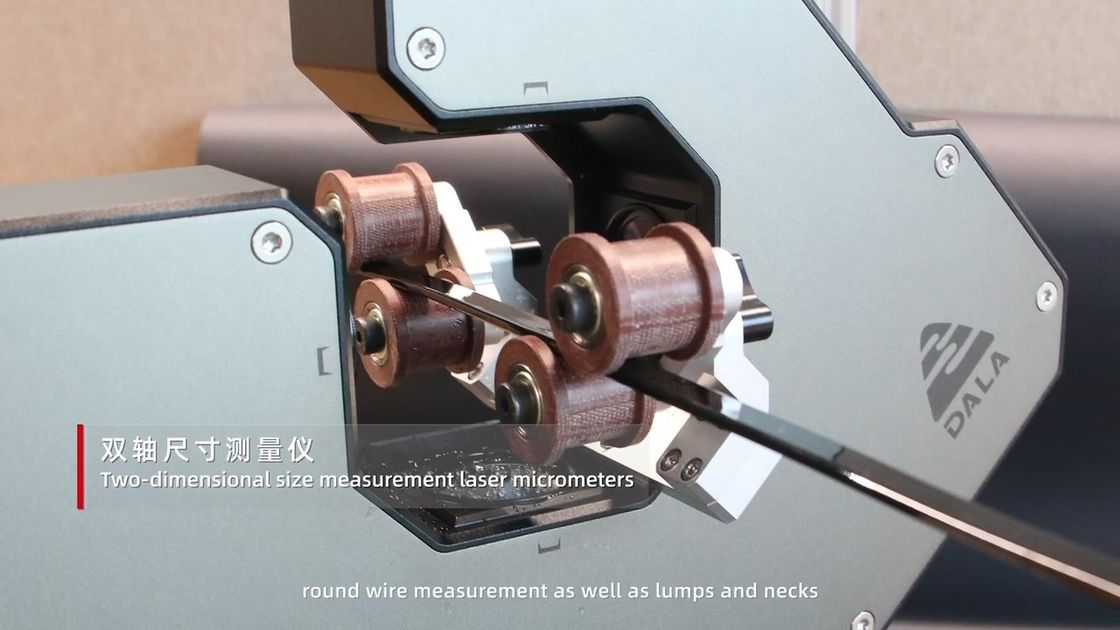

Εφαρμόζεται για τη μέτρηση του πλάτους και του πάχους των επίπεδων αντικειμένων, όπως επίπεδα καλώδια χαλκού με σμάλτο, καλώδια ταινίας, ζώνες από ανοξείδωτο χάλυβα, επίπεδα καλώδια.Είναι επίσης εφαρμοστέο για τη μέτρηση στρογγυλού αντικειμένου.
Ανεξάρτητα από το διαφανές και το μη διαφανές, όπως ιατρικό σωλήνα, ηλεκτρικά καλώδια και καλώδια, καθώς και οσμή και λαιμός για το στρογγυλό σύρμα.
Το DALA TL-2025D μπορεί να διαχειρίζεταιται από οθόνη αφής, υπολογιστή και κινητό τηλέφωνο, όπως ρυθμίσεις παραμέτρων, διαχείριση δεδομένων μέτρησης κλπ. Οι πελάτες μπορούν να επιλέξουν ως αίτηση εφαρμογής τους.
| Σχήμα | Δελτίο ΕΚΑΧ | |
|---|---|---|
| Άξονας | 2 άξονες | |
| Δεδομένα μέτρησης | Διάμετρο και πλάτος (πλέκα),Διάμετρος & Οβάλτητα (στρογγυλό καλώδιο), Σώμα & Νέκος (στρογγυλό καλώδιο) | |
| Πεδίο εφαρμογής | Στρογγυλό σύρμα, Διαφανές σύρμα, επίπεδο σύρμα | |
| Συχνότητα δειγματοληψίας | 10KHz (άξονας σήματος) | |
| Πεδίο μέτρησης | 0.2~25mm | |
| ΕπαναληψιμότηταΕπενδύσεις | ±0,1μm | |
| Ακριβότητα μέτρησης(2) | ±2μm | |
| Διαμετρικές | 296*270*54mm | |
| Εργασιακή ισχύς | 24V ± 10% 40VA | |
| Εμφάνιση | LED | |
| Λιμένας επικοινωνίας | Προεπιλεγμένο: WIFI, RS485 MODBUS RTU, CAN Επιλογή:PROFIBUS,PROFINET, EtherNet/IP EtherNet, κλπ. |
|
| Ηλεκτρική θύρα | Προεπιλεγμένη: Ψηφιακή έξοδος (μεταδότης), Ψηφιακή είσοδος, Αναλογική είσοδος κωδικοποιητής πόρτης εισόδου παλμού. Επιλογή: Ελέγχος ανατροφοδότησης PI(3) |
|
| Προσαρμοστικότητα στο περιβάλλον |
Εργασιακό περιβάλλον |
0 ~ 50 °C |
| Εργασιακό περιβάλλον | 20~85% RH ((Χωρίς συμπύκνωση) | |
| φωτεινότητα περιβάλλοντος εργασίας | φωτεινότητα του εργασιακού περιβάλλοντος Φως πυρακτώματος, φθοριούχος λαμπτήρας 3000lx ή λιγότερο | |
| Αντίσταση δονήματος | 10~55Hz πλήρες εύρος 1,5 mm προς την κατεύθυνση XYZ για 2 ώρες | |
| Αντοχή σε κρούση | 10G/6ms | |
| Συλλογή και ανάλυση δεδομένων | Σύστημα λογισμικού μέτρησης DMS1000, σύστημα απεικόνισης και ελέγχου DS14 ZT | |
| Προειδοποίηση υπερβολικής ανοχής | Υποστήριξη | |
| Διαφανής λειτουργία | Υποστήριξη | |
| Υδατοασφαλής | IP65 | |
Σημείωση:
(1)Εγκαταστήστε τον μέσο αριθμό των περιόδων σε 1150 και μετρήστε την τιμή ±2σ της στρογγυλής τυποποιημένης ράβδου διαμέτρου 10 mm στο κέντρο της περιοχής μέτρησης.
(2) Για διάμετρο αντικειμένου 10 mm, η ακρίβεια της μέτρησης είναι ± 2 μm όταν κινείται στο κέντρο 8*8 mm.
(3) Η επιλογή ελέγχου ανατροφοδότησης PI πρέπει να παραγγέλνεται κατά την παραγγελία της συσκευής.
